工作原理

不銹鋼差壓壓力表的結構為雙波紋管結構，即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型支架的上下兩端分別為活動端和固定端，中間由彈簧片相連接；兩只波紋管與表殼上的低壓接頭相連，齒輪傳動結構直接安裝在支架的固定端。并通過拉桿與支架的活動端相連接；刻度盤則直接固定在齒輪傳動機構上。當上下兩端接收到不同壓力（一般高壓端高于低壓端）時，兩波紋管作用在活動支架上的力則不相等，使分別產生的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示的差壓值。

用途

• 適用于化工、化纖、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質的差壓、流量等參數。

• 儀表結構全部采用不銹鋼制成，其中的測量系統（包括接頭、導管等）采用特種奧氏體不銹鋼制成，具有較強的腐蝕及抗工作環境侵蝕影響。

• 儀表整體結構設計合理、 工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。

• 儀表接頭的連接形式有平行式（可直接與三閥組連接）和斜式兩種，能夠適 應不同用戶的配套安裝。

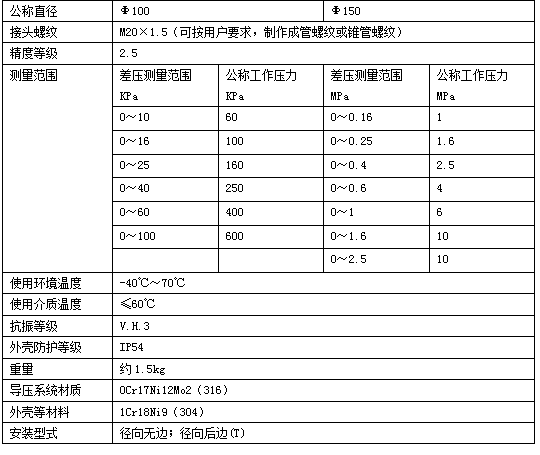

技術參數
